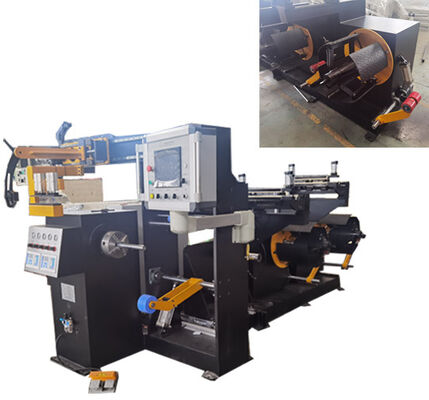

Automatische Folienwickelmaschine für Transformatorspulen mit 300 mm Breite und zwei Folienentwicklern
Produktübersicht der Folienwickler BRJ300-2
Unsere vollautomatische Transformatorfolie-Wicklungsmaschine ist für die hochpräzise Wicklung von Transformatorfolie-Spulen mit einer Foliebreite von bis zu 300 mm konzipiert.Die Folienwickler sind mit zwei Folien- und zwei Isolationspapier-Entwicklern ausgestattet., so daß gleichzeitig zwei Schichten Folien und zwei Schichten Isolationspapier gewickelt werden können.
Mit Hilfe der fortschrittlichen TIG-Schweißtechnologie sorgt die Folienwickelmaschine für starke, saubere und hochleitende Folienverbindungen,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,Mit seinem intelligenten Steuerungssystem, hohem Automatisierungsgrad und stabiler Leistung verbessert diese Folienwickelmaschine die Produktivität erheblich.Verringert die Arbeitskosten und sorgt für eine gleichbleibende Wicklungsqualität.
Die Folienwickelmaschine wird von Transformatorenherstellern, die bei der Produktion von Folienspulpen Präzision, Effizienz und Wiederholgenauigkeit anstreben, weit verbreitet.
Schlüsselmerkmale der Folienwickelmaschine BRJ300-2
* Maximale Foliebreite bis 300 mm
* Gleichzeitige Wicklung von zwei Schichten Folien und zwei Schichten Isolationspapier
* TIG-Schweißsystem für höhere Gelenkfestigkeit und -leitfähigkeit
* Intelligente Steuerung mit PLC + Touchscreen
* Hohe Spannungssteuerungsgenauigkeit für eine reibungslose Wicklung
* Automatisches Kanten-Ausrichtungssystem
* Hohe Produktionseffizienz und geringere Arbeitslosigkeit
* Geeignet zum Wickeln von Kupfer- und Aluminiumfolien
Technische Spezifikationen der Folienwickler BRJ300-2
| Artikel 1 Buchstabe a |
Spezifikation |
| Maximale Folienbreite |
300 mm |
| Material der Folie |
Kupfer/Aluminium |
| Foliendicke |
0.2 - 3,0 mm |
| Isolierung in Papierbreite |
320 mm |
| Drehgeschwindigkeit |
0-35 Rpm (Variable Frequenzgeschwindigkeitsregelung) |
| Schweißmethode |
TIG-Schweißen |
| Nummer des Folien-Entwicklers |
2 Sätze |
| Insulationspapierhalter |
2 Sätze |
| Stromversorgung |
3 Phasen 380V 50Hz (anpassbar) |
Anwendungen der Folienwickler BRJ300-2
Diese automatische Folienwickelmaschine ist für Hersteller ausgelegt, die
* Verteilungstransformatoren
* Krafttransformatoren
* Trockentransformatoren
* Gusseharztransformatoren
* Transformatoren für erneuerbare Energien
* Industrie- und elektrische Transformatorspulen
Sie eignet sich besonders für Fabriken, die von einer manuellen oder halbautomatischen Wicklung auf eine vollautomatisierte Lösung umsteigen möchten.
Arbeitsprinzip der Folienwickler BRJ300-2
Die Folienwickler füttern zwei Rollen Metallfolie aus unabhängigen Entwicklern und liefern gleichzeitig zwei Rollen Isolationspapier.
Während des Betriebs:
1Die Folie und die Isolierung werden unabhängig voneinander durch Spannungskontrolle gesteuert.
2Das automatische Ausrichtungssystem hält die Materialien perfekt zentriert.
3Die Schichten werden synchron auf dem Mandel nach vorgegebenen Parametern gewoben.
4Wenn die Folienverbindung erforderlich ist, führt die TIG-Schweißeinheit ein präzises Schweißen durch.
5Das PLC-System steuert Geschwindigkeit und Aktionen.
Auswahlleitfaden ️ Wie wähle ich das richtige Modell
Bei der Auswahl einer Folienwickler sollten Kunden Folgendes berücksichtigen:
1. Höchstbreite der Folie
Wählen Sie ein Modell, das Ihren größten Transformator-Spulenbedarf deckt.
Dieses Modell unterstützt eine Foliebreite von bis zu 300 mm, ideal für die meisten Niederspannungstransformatorspulen.
2Anzahl der Folienschichten
Wenn Sie eine höhere Produktivität und mehrschichtige Wicklung benötigen, bietet die Doppelfolienkonfiguration einen großen Vorteil.
3. Schweißtechnik
TIG-Schweißen wird für Kunden empfohlen, die
* Höhere elektrische Leitfähigkeit
* Stärkere Schweißgelenke
* Reinere Schweißoberfläche
4. Produktionsmenge
Für mittlere bis große Transformatoren-Produktionslinien reduziert ein vollautomatisches Modell die Arbeitskosten drastisch und verbessert die Konsistenz.
Unsere Ingenieure können eine individuelle Konfiguration basierend auf Ihren Anforderungen anbieten.
Warum unsere Maschine wählen
* Mehr als 15 Jahre Erfahrung in der Herstellung von Wickelausrüstungen
* Maschinen exportiert in mehr als 30 Länder
* Ingenieursunterstützung nach Maßgabe
*Schnelle Ersatzteilversorgung
* Langfristige technische Unterstützung
Wir helfen Transformatorherstellern, ihre Produktionskapazität zu erhöhen und gleichzeitig Präzision, Wiederholbarkeit und Zuverlässigkeit zu gewährleisten.
Häufig gestellte Fragen
F1: Kann die Maschine sowohl Kupfer- als auch Aluminiumfolie winden?
Die Maschine ist für Kupfer- und Aluminiumfolie ausgelegt.
F2: Ist eine Betriebsausbildung erforderlich?
Ja, aber die Maschine ist sehr einfach zu bedienen.
Q3: Kann die Maschine angepasst werden?
Ja, Spannung, Spulengröße, Mandelart und weitere Funktionen können angepasst werden.
F4: Welche Schweißmethode wird verwendet?
Die Maschine verwendet TIG-Schweißen, wodurch starke und saubere Schweißgelenke hergestellt werden.
F5: Welche Informationen sind für das Angebot erforderlich?
Bitte geben Sie an:
* Höchstbreite und Dicke der Folie
* Innen- und Außendurchmesser der Spule
* Spulenhöhe
Unsere Ingenieure werden die geeignetste Lösung empfehlen.
