Automatische Transformator-HV-Folienwickelmaschine | Kupfer- und Aluminiumfolienwickler (GY-BRJ)

Produktübersicht

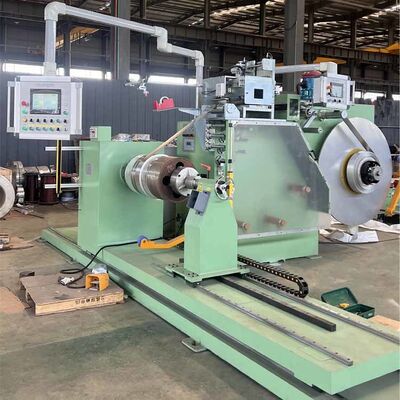

DerAutomatische Transformator-HV-Folienwickelmaschine GY-BRJist eine hochspezialisierte Hochleistungs-Industrielösung, die ausschließlich zum Wickeln entwickelt wurdeFolienspulen für Hochspannungstransformatoren (HV).. Dieser fortschrittliche Folienwickler wurde für Präzision und Langlebigkeit entwickelt und verfügt über eine spezielle Leiterfolien-Abwickelhaspel und zwei Lagen Isolierpapier-Abwickelhaspeln, die eine nahtlose Schichtung von Kupfer- oder Aluminiumleitern mit Isoliermaterialien ermöglichen.Durch die Integration eines intelligenten SPS-Systems und einer benutzerfreundlichen Mensch-Maschine-Schnittstelle (HMI) gewährleistet die Folienwickelmaschine GY-BRJ eine präzise Spannungsregelung, reibungslose Betriebsstabilität und hervorragende Spulenqualität für Stromverteilungs- und Transformatorfertigungslinien.

Kernmerkmale und Fertigungsvorteile

• Optimierte Hochspannungswicklung:Speziell entwickelt, um die strengen Schichttoleranzen zu bewältigen, die für Hochspannungstransformatorspulen erforderlich sind.

• Abwickelhaspeln mit doppelter Isolierung:Steigert die Produktionsqualität, indem zwei Lagen Isolierpapier gleichzeitig verarbeitet werden, um eine einwandfreie elektrische Isolierung zu gewährleisten.

• Integriertes Spleißen und Veredeln:Standardmäßig mit eingebautemWIG-Lichtbogenschweißgerätfür hochwertige, kontinuierliche Leiterverbindungen, neben aFolienkanten-Entgratungseinheitund aReinigungseinheitum Grate und Partikel vor dem Wickeln zu entfernen.

• Intelligentes Spannungs- und Kontrollsystem:Angetrieben durch einen robusten Frequenzumrichter (VFD), ein SPS-System und einen intuitiven Touchscreen, der dem Bediener mühelose Kontrolle über Geschwindigkeiten von bis zu ermöglicht200 U/min.

• Schwerlasttragfähigkeit:Entworfen mit einem massiven Dorndrehmoment von1800 N·m, sodass er fertig gewickelte Spulen mit einem Gewicht von bis zu tragen kann1500 kg.

Technische Spezifikationen

Premium-Baukomponenten

Um eine kontinuierliche industrielle Leistung rund um die Uhr zu gewährleisten, ist die Folienwickelmaschine GY-BRJ aus hochwertigen elektrischen und mechanischen Komponenten gebaut:

• Hochleistungs-Hauptwicklungsmotor:Liefert gleichmäßiges Drehmoment über das gesamte Geschwindigkeitsspektrum.

• Industrielles Führungsschienensystem:Garantiert absolute Strukturverfolgung bei Hochgeschwindigkeitsrotation.

• Steuerung des pneumatischen Systems:Bietet schnell wirkende, zuverlässige Klemm- und Spannungseinstellungen.

• Niederspannungs-Sicherheitsgeräte (LV):Stellt sicher, dass alle integrierten elektronischen Komponenten den internationalen Industriesicherheitsstandards entsprechen.

Benötigen Sie eine individuelle Konfiguration?

Wir verstehen, dass die Spezifikationen der Transformatorspulen variieren. Unser Ingenieurteam kann die Wickellänge, die Folienbreitenkapazität und Automatisierungserweiterungen individuell an Ihre Fabrikhalle anpassen.Kontaktieren Sie uns noch heute für eine technische Beratung und ein direktes Werksangebot!
