Hochpräziser Silizium-Stahlblechschneider | CRGO Spulenschneidemaschine für Transformatorkerne (ZJX1250)

Produktübersicht

DerHochpräziser Siliziumstahlschneider ZJX1250ist ein robustes,automatisierte Lösung, die speziell für die Verarbeitung von Elektrostahl-Coils (CRGO/CRNGO) entwickelt wurde.Es verwandelt sich präzise in die BreiteSiliziumstahlblechein schmale Streifen präziser Breite,erforderlich für die Herstellung von Transformatorbeinen,Joche,und andere elektrische Kernbleche.Das ist fortgeschrittenKernschneidemaschineintegriert modernste Steuerlogik, die von einem SPS-System und einem intuitiven HMI-Touchscreen unterstützt wird.Dadurch können Bediener die Schnittparameter einfach einstellen,Produktionsgeschwindigkeiten überwachen,und sorgen für einwandfreie,Konsistente Ausgabe bei minimaler Ausfallzeit.

Leistungs- und Designvorteile

• Optimiert für Elektrostahl:Entwickelt für die einzigartigen Eigenschaften von CRGO-Siliziumstahl.Minimierung der Materialbelastung während der Verarbeitung.

• Hochpräzises Schneiden:Erreicht eine überlegene Breitentoleranz von±0,10 mmund extrem niedrige Gratwerte (≤0,02 mm),entscheidend für die Reduzierung der Transformatorkernverluste.

• Benutzerfreundliche Automatisierung:Die fortschrittliche SPS und die Touchscreen-Schnittstelle ermöglichen die Parametereinstellung,Geschwindigkeitsanpassung,und Systemdiagnose einfach und effizient.

• Hochleistungskapazität:Robust konstruiert für die Verarbeitung von massiven Coils mit einem Gewicht von bis zu5.000 kgund mit einer Vorschubgeschwindigkeit von bis zu120 m/min.

• Umfassende Garantie:Unterstützt durch eine volleein Jahr Garantieund reaktionsschneller technischer Support.

Technische Spezifikationen

Komplette Komponenten der Produktionslinie

Die Kernschneidemaschine ZJX1250 ist eine komplette,integriertes System für kontinuierliche,Großvolumiger Industriebetrieb:

1. Materialtransportwagen:Gewährleistet ein sicheres Be- und Entladen schwerer Coils.

2. Hochleistungs-Abwickelhaspel:Bietet glatte,kontrolliertes Abwickeln der Mutterrolle.

3. Erweiterter Materialempfänger und bewegliche Führung:Garantiert eine ordnungsgemäße Streifenführung vor dem Schneiden.

4. Hochpräziser Schneidkopf:Mit Spezialschneidern für dünne,harter Elektrostahl.

5. Synchronisierter Spanner und Wickler:Hält konstante Spannung für feste,einheitliche Wundstreifen.

6. Zentrale Steuerkonsole:Beherbergt die SPS,HMI,und elektrische Steuerungssysteme.

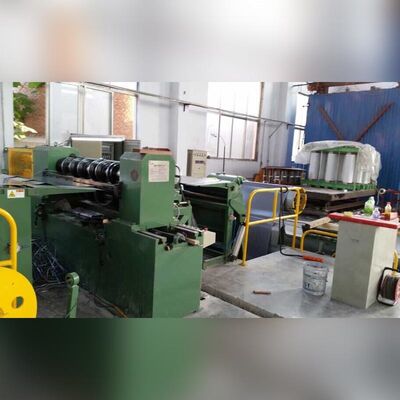

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250


Abb. 2: Wickler der Kernschneidemaschine ZJX1250
