Automatische Schneidemaschine für Siliziumstahlstreifen 500 mm ID

Streifenschneidemaschine Automatische Silizium-Stahlkern-Schneidemaschine

Beschreibung der Kernschneidemaschine ZJX1250

Die Kernschneidemaschine ZJX1250 ist eine professionelle Bandschneidemaschine zum Schneiden von Siliziumstahlspulen, um Streifen unterschiedlicher Breite herzustellen.Diese Streifen können zugeschnitten werden, um Außenbeine, Mittelbeine und VN-Joch des Transformatorkerns herzustellen.Die Schnittgeschwindigkeit der Kernschneidemaschine ist einstellbar.Für den Rollenschneider sind sechs Messersätze konfiguriert, die fünf Streifen auf einmal herstellen können.Die Messer können jedoch nach Bedarf hinzugefügt werden, um mehr Streifen auf einmal herzustellen.Mit einer SPS basierend auf einem Steuerungssystem kann die Kernschneidemaschine einfach bedient werden.

SchnellDetails der Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Blechbreite 500 ~ 1250 mm
• Blechdicke 0,15 ~ 0,6 mm
• 6 Sätze Ausstecher
• Vorschubgeschwindigkeit 120 m/min
• Motorleistung 46 kW

HauptsächlichCKomponentender Kernschneidemaschine ZJX1250

1. Wagen zum Be- und Entladen von Material

2. Abwickelhaspel

3. Materialempfänger

4. Bewegliches Führungsgerät

5. Schlitzgerät

6. Wickler

7. Hydraulikstation und Pneumatiksystem

8. Elektrischer Schaltschrank und Konsole

HauptsächlichPParameterder Kernschneidemaschine ZJX1250

Typische Standardspezifikationen der Kernschneidemaschine ZJX1250 sind unten aufgeführt, die Kernschneidemaschine kann jedoch auch nach Wunsch hergestellt werden.

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250

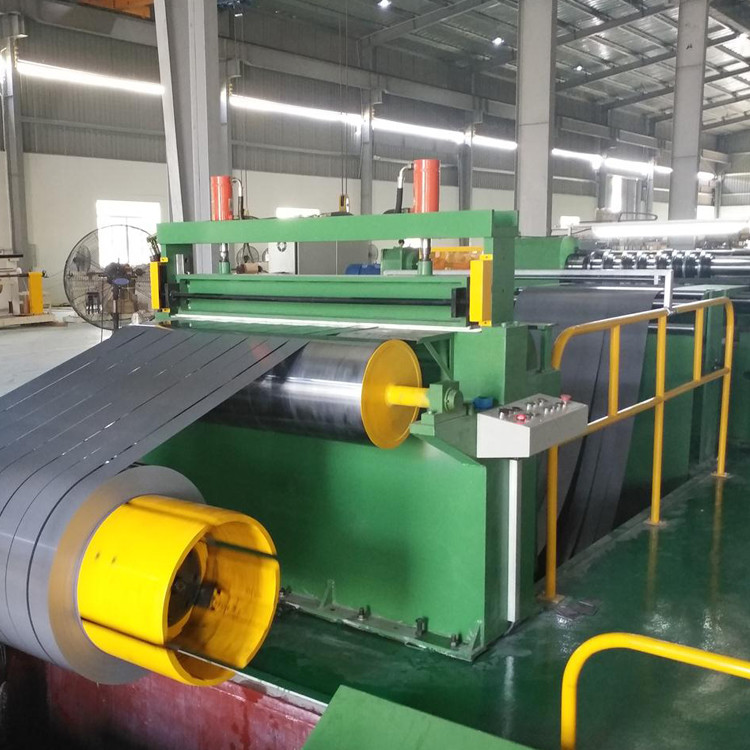

Abb. 2: Wickler der Kernschneidemaschine ZJX1250
