Silikon-Stahlspulen-Trennsäge für die Transformator-Kern-Herstellung

Ausrüstung zur Herstellung von Transformatorkernen. Silizium-Stahlspulenschneidemaschine

Beschreibung der Kernschneidemaschine ZJX1250

Die Kernschneidemaschine ZJX1250 ist eine Spezialausrüstung zum Schneiden von Siliziumstahlspulen, mit der Streifen unterschiedlicher Breite hergestellt werden können.Diese Streifen können zugeschnitten werden, um Außenbeine, Mittelbeine und VN-Joch des Transformatorkerns herzustellen.Die Schnittgeschwindigkeit der Kernschneidemaschine ist einstellbar.Die Schneidemaschine ist mit sechs Messersätzen ausgestattet, die fünf Streifen gleichzeitig schneiden können.Die Messer können jedoch auch nach Bedarf hinzugefügt werden, um mehr Streifen mit geringerer Streifenbreite herzustellen.Die Schneidemaschine zeichnet sich durch hohe Automatisierung, einfache Bedienung usw. aus.

SchnellDetails der Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Blechbreite 500 ~ 1250 mm
• Blechdicke 0,15 ~ 0,6 mm
• 6 Sätze Ausstecher
• Vorschubgeschwindigkeit 120 m/min
• Motorleistung 46 kW

HauptsächlichCKomponentender Kernschneidemaschine ZJX1250

1. Wagen zum Be- und Entladen von Material

2. Abwickelhaspel

3. Materialempfänger

4. Bewegliches Führungsgerät

5. Schlitzgerät

6. Wickler

7. Hydraulikstation und Pneumatiksystem

8. Elektrischer Schaltschrank und Konsole

HauptsächlichPParameterder Kernschneidemaschine ZJX1250

Typische Standardspezifikationen der Kernschneidemaschine ZJX1250 sind unten aufgeführt, die Kernschneidemaschine kann jedoch auch nach Wunsch hergestellt werden.

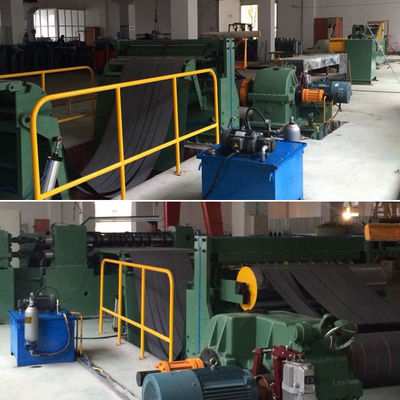

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250


Abb. 2: Wickler der Kernschneidemaschine ZJX1250
