Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Streifentrennsäge | Funktion: | aufgeschlitztes Stahlblech des Silikons |
|---|---|---|---|
| Rollenaußendurchmesser: | 1200mm, maximal | Rolleninnerer Durchmesser: | 500mm |
| Streifendicke: | 0,15 | 0.6mm | Schlitzbreite: | 500 | 1250mm |
| Maschinen-Farbe: | Optional | Garantie: | 12 Monate |
| Hervorheben: | Silikon-Streifen-Kern-Slitter,Silikon-Streifen-Kern-Trennsäge,Transformator-Kern-Slitter |
||
Kernschneidemaschine zur Herstellung von Siliziumstreifen für Transformatorkerne
Beschreibung der Kernschneidemaschine ZJX1250
Die Kernschneidemaschine ZJX1250 ist eine Spezialausrüstung zum Schneiden von Siliziumstahlblechen zur Herstellung unterschiedlich breiter Streifen.With auf Länge geschnittene Linie, tDiese Streifen können erneut geschnitten werden, um die Außenbeine, Mittelbeine und das VN-Joch des Transformatorkerns herzustellen.Das Steuerungssystem der Kernschneidemaschine basiert auf einer SPS und die Schnittgeschwindigkeit kann je nach Bedarf angepasst werden.Die Kernschneidemaschine ist mit sechs Messersätzen ausgestattet, es können jedoch weitere Messer hinzugefügt werden, um schmalere Streifen zu schneiden.Die Kernschneidemaschine zeichnet sich durch hohe Automatisierung, einfache Bedienung usw. aus.Die Bedienung der Kernschneidemaschine ist sehr einfach.
SchnellDetails der Kernschneidemaschine ZJX1250
HauptsächlichCKomponentender Kernschneidemaschine ZJX1250
1. Wagen zum Be- und Entladen von Material
2. Abwickelhaspel
3. Materialempfänger
4. Bewegliches Führungsgerät
5. Schlitzgerät
6. Wickler
7. Hydraulikstation und Pneumatiksystem
8. Elektrischer Schaltschrank und Konsole
HauptsächlichPParameterder Kernschneidemaschine ZJX1250
Typische Standardspezifikationen der Kernschneidemaschine ZJX1250 sind unten aufgeführt, die Kernschneidemaschine kann jedoch auch nach Wunsch hergestellt werden.
| Erweiterung des Decoiler-Sortiments: | Ø470 ~ 520mm |
| Spulen-ID: | Ø495 ~ 510mm |
| Maximaler Spulen-Außendurchmesser: | Ø1200mm |
| Maximales Spulengewicht: | 5000kg |
| Schnittbreite: | 500 ~ 1250 mm |
| Schnittstärke: | 0,15 ~ 0,6 mm |
| Schnittbreitentoleranz: | ±0,10 mm |
| Cutter: | 6 Sätze |
| Vorschubgeschwindigkeit: | 120 m/min |
| Grat schneiden: | ≤0,02 mm |
| Leistung: | 46 kW |

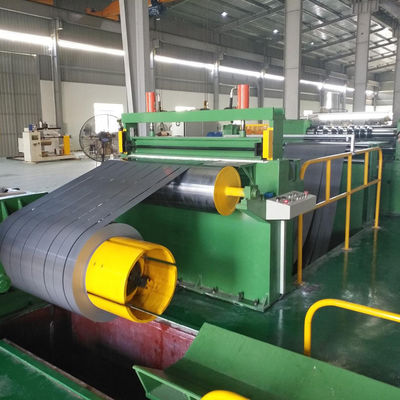

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250
Abb. 2: Wickler der Kernschneidemaschine ZJX1250
