Beschreibung der Kernschneidemaschine ZJX1250

Die Kernschneidemaschine ZJX1250 ist eine spezielle Schneidmaschine, die zum Schneiden von Siliziumstahlblechen verwendet wird, um Streifen unterschiedlicher Breite herzustellen.Diese geschnittenen Streifen können geschnitten werden, um die Außenbeine, Mittelbeine und das VN-Joch usw. des Transformatorkerns herzustellen. Die Schlitzgeschwindigkeit der Kernschneidemaschine kann je nach Bedarf angepasst werden.Die Kernschneidemaschine ist mit sechs Messersätzen ausgestattet, mit denen die Kernschneidemaschine fünf Streifen gleichzeitig schneiden kann.Die Messer können jedoch auch nach Bedarf hinzugefügt werden, um mehr Streifen mit geringerer Streifenbreite herzustellen.Die Kernschneidemaschine zeichnet sich durch hohe Automatisierung, einfache Bedienung usw. aus.


Kurze Details zur Kernschneidemaschine ZJX1250

• Erweiterungsbereich der Abwickelhaspel: Ø470 ~ 520 mm
• Blechbreite 500 ~ 1250 mm
• Blechdicke 0,15 ~ 0,6 mm
• 6 Sätze Ausstecher
• Vorschubgeschwindigkeit 120 m/min
• Motorleistung 46 kW


Hauptkomponenten der Kernschneidemaschine ZJX1250


1. Wagen zum Be- und Entladen von Material

2. Abwickelhaspel

3. Materialempfänger

4. Bewegliches Führungsgerät

5. Schlitzgerät

6. Wickler

7. Hydraulikstation und Pneumatiksystem

8. Elektrischer Schaltschrank und Konsole


Hauptparameter der Kernschneidemaschine ZJX1250

Typische Standardspezifikationen der Kernschneidemaschine ZJX1250 sind unten aufgeführt, die Kernschneidemaschine kann jedoch auch nach Wunsch hergestellt werden.

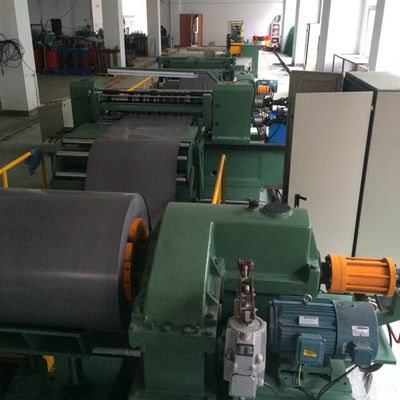

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250


Abb. 2: Wickler der Kernschneidemaschine ZJX1250
