120 m/min Kernschneidmaschine Präzisionsschneidung und Trennung elektrischer Stahlspulen

Kernschneidmaschine präzise Schneiden und Teilen von elektrischen Stahlspulen

Beschreibung der Kernschneidmaschine ZJX1250

Die Transformatorkernschneidemaschine ist eine spezielle Ausrüstung zum Schneiden von Siliziumstahl, mit der Streifen unterschiedlicher Breite hergestellt werden können.Diese Streifen können zur Herstellung von Transformatorkernen und ähnlichen Produkten verwendet werden.Diese Art von Kernschneidmaschine ist dafür konzipiert, elektrische Stahlspulen in schmale Streifen oder Laminationen genau zu schneiden und zu teilen.und die geschnittenen Streifen sind sehr wichtige Komponenten für die Transformator-KernmontageDie Schneidmaschine verwendet präzise Schneidtechniken, um die elektrischen Stahlspulen in gewünschte Breiten zu schneiden.Die Transformator-Kernschneidmaschine ist in der Lage, verschiedene Spulen mit verschiedenen Größen und Dicken zu behandeln, die Flexibilität im Produktionsprozess gewährleistet. Die Transformatorkernschneidemaschine ist in der Regel mit sechs Sätzen von Schneidern ausgestattet, die fünf Streifen auf einmal schneiden können.Der Schneider kann mehrere Streifen auf einmal schneiden.Die Kernschneidmaschine verfügt über hohe Automatisierung, einfache Bedienung und so weiter.

Schnell!dEtapels der Kernschneidmaschine ZJX1250

• Ausdehnungsbereich des Decoilers Ø470 ~ 520 mm
• Blechbreite 500 ~ 1250 mm
• Blätterstärke 0,15 ~ 0,6 mm
• 6 Sätze Schneidmaschinen
• Zuführgeschwindigkeit 120 m/min
• Motorleistung 46 kW

HauptcGegnermit einer Leistung von mehr als 50 W und

1. Trolley zum Be- und Entladen von Material

2. Entwickler

3. Materialempfänger

4. Bewegliche Führungsvorrichtung

5Schnittvorrichtung

6- Ein Winder.

7. Hydraulische Station und pneumatische Anlage

8. Elektrische Steuerung und Konsole

HauptpArameternmit einer Leistung von mehr als 50 W und

Die typischen Standardspezifikationen der Kernschneidmaschine ZJX1250 sind nachstehend dargestellt, jedoch kann die Kernschneidmaschine auch nach Wunsch hergestellt werden.

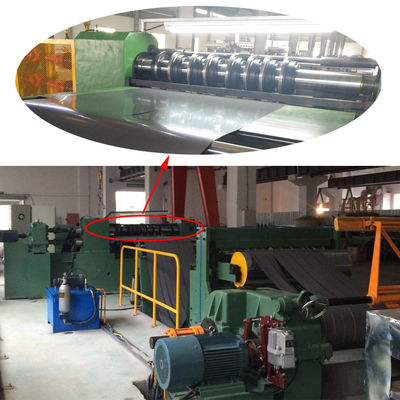

Abbildung 1: Vorderseite der Kernschneidmaschine ZJX1250


Abbildung 2: Winder der Kernschneidmaschine ZJX1250
