1200 mm automatische Kernschneidmaschine für Spalt-Silizium-Stahlbleche

Automatische Schlitzmaschine für Kernblech

Beschreibung der Kernschlitzmaschine ZJX1250

Kern schlitzen maschine ZJX1250 ist eine professionelle Schneideausrüstung. Die Kernschlitzmaschine wird hauptsächlich zum Schlitzen von Siliziumstahlblech verwendet, um verschiedene Breiten von Siliziumstahlbändern herzustellen. Diese geschlitzten Bänder können zur Herstellung von Transformatorkern’s Beinen und Jochen und anderen ähnlichen Produkten verwendet werden. Mit SPS-Steuerungssystem ist die Kernschlitzmaschine hochautomatisiert. Die Kernschlitzmaschine ist mit HMI ausgestattet, wodurch die Kernschlitzmaschine sehr einfach zu bedienen ist. Die Kernschlitzmaschine zeichnet sich durch ruhigen Lauf und einfache Bedienung usw. aus.

Schnell details der Kernschlitzmaschine ZJX1250

l Abwickler-Erweiterungsbereich Ø470 ~ 520mm

l Schnittbreite 500 ~ 1250 mm

l Schneiden Dicke 0.15 ~ 0.6mm

l Zuführgeschwindigkeit 120m/min

l Leistung 46kw

l Ein Jahr Garantie

Haupt componenten der Kernschlitzmaschine ZJX1250

1. Wagen zum Be- und Entladen von Material

2. Abwickler

3. Materialempfänger

4. Bewegliche Führungsvorrichtung

5. Schlitzvorrichtung

6. Spanner

7. Aufwickler

8. Hydraulikstation und Pneumatiksystem

9. Schaltschrank und Konsole

Haupt parameter der Kernschlitzmaschine ZJX1250

Typische Standardspezifikationen der Kernschlitzmaschine ZJX1250 sind unten dargestellt und die Schlitzmaschine kann auch nach Bedarf hergestellt werden.

Abb. 1: Vorderansicht der Kernschlitzmaschine ZJX1250

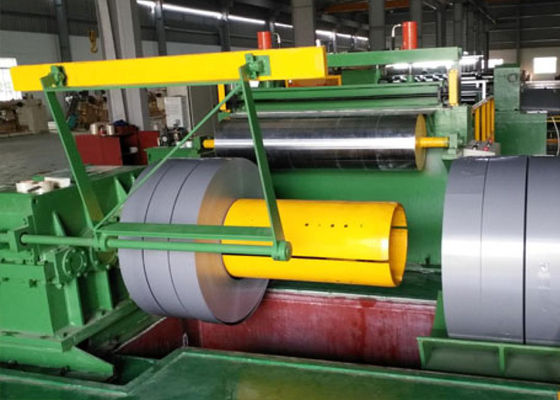

Abb. 2: Aufwickler der Kernschlitzmaschine ZJX1250
