Siliziumstahlblech-Längsteilanlage Automatische Kernschneidemaschine

Siliziumstahlblech-Schneidemaschine Automatische Kernschneidemaschine

Beschreibungder Kernschneidemaschine ZJX1250

Die Kernschneidemaschine ZJX1250 ist eine spezielle Schneideausrüstung zum Schneiden von Siliziumstahlblech, mit der sich Siliziumstahlbänder in verschiedenen Breiten herstellen lassen. Mit diesen geschnittenen Bändern können die Schenkel und Joche von Transformatorkernen und andere ähnliche Produkte hergestellt werden. Das Steuerungssystem der Kernschneidemaschine basiert auf einer SPS. Mit SPS und HMI lässt sich die Kernschneidemaschine sehr einfach bedienen.

Schnelldetails der Kernschneidemaschine ZJX1250

• Aufweitung des Abwicklers Ø470 ~ 520 mm
• Schnittbreite 500 ~ 1250 mm
• Schnittdicke 0,15 ~ 0,6 mm
• Zuführgeschwindigkeit 120 m/min
• Leistung 46 kW
• Ein Jahr Garantie

Hauptcomponentender Kernschneidemaschine ZJX1250

1. Wagen zum Be- und Entladen von Material

2. Abwickler

3. Materialempfänger

4. Bewegliche Führungsvorrichtung

5. Schneidvorrichtung

6. Spanner

7. Aufwickler

8. Hydraulikstation und pneumatisches System

9. Schaltschrank und Konsole

Hauptparameterder Kernschneidemaschine ZJX1250

Typische Standardspezifikationen der Kernschneidemaschine ZJX1250 sind unten aufgeführt, und die Schneidemaschine kann auch nach Bedarf hergestellt werden.

Abb. 1: Vorderansicht der Kernschneidemaschine ZJX1250

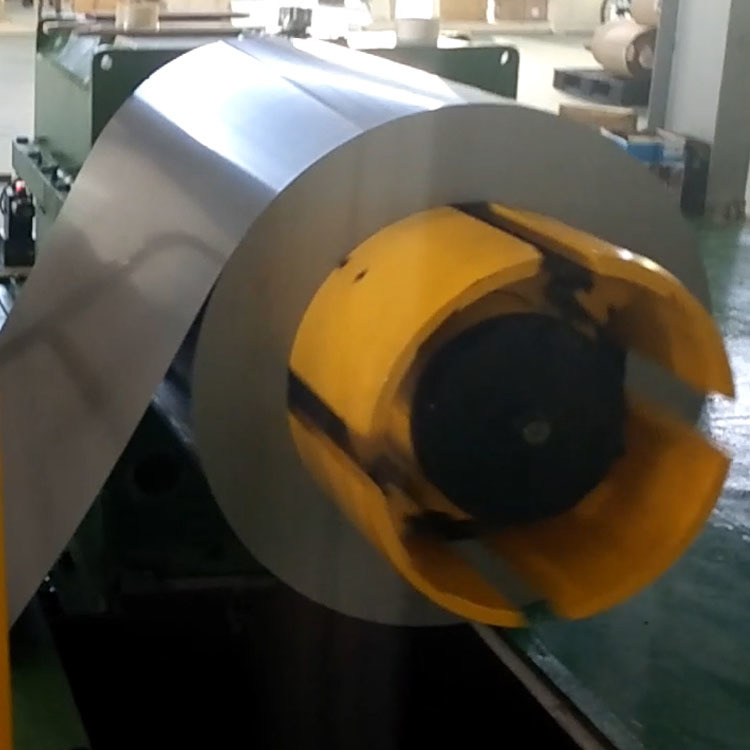

Abb. 2: Aufwickler der Kernschneidemaschine ZJX1250
